三菱張力控制器使用說明書；

東莞天機傳動生產廠家專業生產張力控制器;磁粉離合器;磁粉制動器；

可以完全代替三菱張力控制器；

天機傳動生產的一套典型的張力控制系統主要由張力控制器，張力讀出器，張力檢測器，

磁粉制動器和離合器構成。根據環路可分為開環，閉環或自由環張力控制系統；

根據對不同卷材的監測方式又可分為超聲波式，浮輥式，跟蹤臂式等。

張力控制的穩定與否直接關系到分切產品的質量。

若張力不足,原料在運行中產生漂移,會出現分切復卷后成品紙起皺現象；

若張力過大,原料又易被拉斷,使分切復卷后成品紙斷頭增多。

張力控制器使用說明：

1、輸入信號線、開關量輸入與輸出端子、輸出電源等弱電線應當遠離儀器電源線

動力電源等強電線，以避免產生信號干擾等情況。

2、注意，輸入信號、開關量輸入輸出端子、輸出電源等弱電端子一定不要接強電，

否則將會燒毀整個儀器。
3、按正確的接線圖將張力傳感器信號接好，如果需要接雙只張力傳感器時，

必須注意信號極性不能接錯，否則顯示的測量值將會不精確的。

4、如果僅接單只張力傳感器的話，未接張力信號的輸入端子必須要短接。

5、張力傳感器屏蔽線一定要接SG端子。

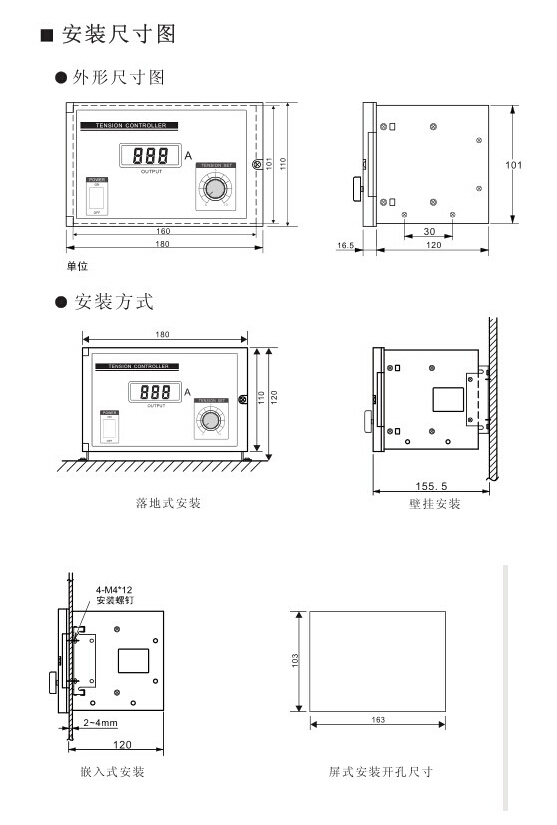

以下為張力控制器使用說明書：
